Leica Nova MS50
A cada dia fica mais fácil fazer levantamento topográfico.
quarta-feira, outubro 10, 2012
Caminho para a aula prática do sábado dia 20/10
Nesta imagem é possível ver a entrada do outro lado da pista e uma placa azul de sinalização para ter uma outra referência.
Outra placa de sinalização... estamos chegando no retorno.
Note que a pista esta abrindo para esquerda...
é o retorno se aproximando.
O caminhão (FDP) atrapalhou um pouco nas fotos...
veja a placa de Aldeinha.

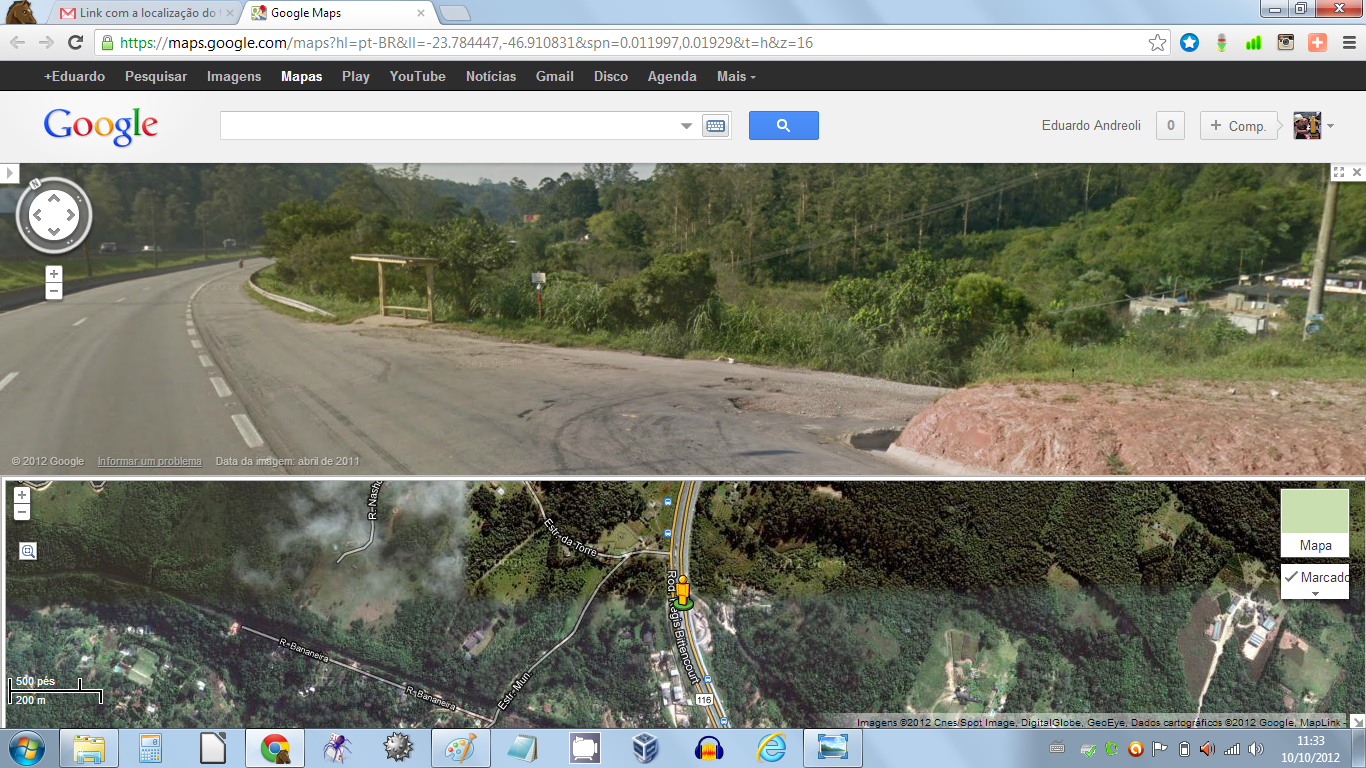

O Google Street View, não fez o caminho do RETORNO (onde o motoqueiro está).
Na foto seguinte, estamos na pista contrária, voltando para São Paulo,
e uma vista geral do RETORNO.
Lembre: NÃO ENTRE DIRETO NA PISTA, COMPLETE O RETORNO.
Logo no final do RETORNO, tem a entrada...
não precisa voltar para pista, mantenha no acostamento e
vire logo à direita.
Vai virando...
Vista frontal a entrada (vista pela pista) da estrada de acesso
a vila e ao terreno.
agora é só seguir em frente...
Te espero lá!
Marcadores:
Aula,
Google Maps,
Google Street View,
Prática
sábado, junho 02, 2012
Prova de Topografia 2010 1º Semestre
- Qual a definição de Topografia
- Cite 5 equipamentos ou utensílios da topografia.
- Qual a definição de Curva de Nível. Qual a real utilidade a Curva de Nível?
- Para que serve o cálculo da poligonal?
- Sendo a escala 1:1000, qual a inclinação do terreno entre os pontos A e B e entre os pontos C e D?TrechoDistancia VerticalDistância HorizontalInclinaçãoA-BC-D
- Qual dos dois trechos é mais inclinado? Justifique (desenhe o perfil em escala para ajudar a analisar).
- Calcular a planilha de Nivelamento. A cota de partida no ponto 1 é determinado pela expressão
Cota Ponto 1 = 100+Nº de
chamada*0,1. Exemplo: Nº 05=> 100+05*0,1=100,500.
A leitura na mira do
Ponto 5 é determinado pela expressão: 1,518+Nº de chamada
multiplicado por 0,04. Exemplo: Nº 05=> 1,518+05*0,04=1,718.
- Desenhe em escala (escolha a melhor escala) o terreno do levantamento de nivelamento e as Curvas de Nível. Monte uma planilha com o cabeçalho igual a da figura a baixo para facilitar (organizar) os cálculos:
- Através da figura abaixo, determine as cotas dos pontos A,B e C:
Escala 1:2000
Cota A = ________
Cota B = ________
Cota C = ________
Cota D = ________
- Traçando linhas entre estes pontos AB, AC, AD, BC, BD e CD, qual é o comprimento destes lados (distância entre os pontos)?
Com o escalímetro, na escala de 1:2000, meça a distância entre os 4 pontos.
Divida a diferença de altura pela distância horizontal entre os pontos - como feito no exercício 5 - e veja qual dos trechos tem menor inclinação.
AB
= __________; AC = __________; AD = __________; BC = __________; BD
= __________; CD = __________;
- Qual trecho tem menor inclinação? Justifique.
- Em qual dos pontos é um melhor lugar para construir uma edificação? Justifique.
O azimute de partida é
dado pela expressão: (Número de chamada/10+200) Graus Decimal.
Exemplo: 05/10=>0,5+200=>200,5º=>200º30'. As coordenadas
do vértice A serão determinados pelo Número de chamada vezes 1000
para Este e Número de chamada vezes 5000 para o Norte.
- Defina Rumo. e Azimute.
- Foi determinado como cota de terraplenagem o valor 103, calcule a diferença de altura entre o terreno natural e o projeto de terraplenagem nos pontos: A B C D.
Na questão 16, no exercício de Curva de Nível - Questão nº 9 da prova - vc tem os valores de cota dos pontos e descobre, calcula, qual a Curva de Nível passava pelos pontos e em que distância. Agora tem que calcular peço o inverso, vc tem as Curvas de Nível e as distâncias horizontais, mas não tem a cota do ponto no terreno. A regra de 3 é a mesma daquele exercício, só a incógnita é q mudou. Lá vc tem H, D e h, mas não sabe o d. Agora vc tem H, D e d, mas não tem o h. depois q descobrir este valor é só somar (ou subtrair dependendo como vc fez a conta - repare na proximidade da CN) a Curva de Nível inferior ao ponto.Um exemplo (nenhum valor com a prova) o ponto X esta distante 2,57m da CN 102, a distância horizontal entre as duas CN´s, 102 e 103, é de 3m.Portanto:H=103-102=1D=3d=2,57h=H*d/D=1*2,57/3=0,86 => 102+0,86 = 102,86, cota do ponto X 102,86.Mas o exercício quer saber a diferença de altura entre o terreno natural (102,86) e a cota de terraplenagem (103), então 103-102,86=0,14.
Marcadores:
Prova
sexta-feira, junho 01, 2012
quarta-feira, maio 16, 2012
Webinar aborda o georreferenciamento de imóveis com RTK | MundoGEO
Webinar aborda o georreferenciamento de imóveis com RTK | MundoGEO
"O MundoGEO, em parceria com a Allcomp, irá realizar um seminário online gratuito sobre o uso de receptores GNSS RTK para georreferenciamento de imóveis rurais, no dia 24 de maio, às 11h. Este webinar irá apresentar o procedimento de levantamento para atender a 2° Edição da Norma Técnica de Georreferenciamento de Imóveis Rurais – Incra.
Clique aqui para ler a notícia completa.
"O MundoGEO, em parceria com a Allcomp, irá realizar um seminário online gratuito sobre o uso de receptores GNSS RTK para georreferenciamento de imóveis rurais, no dia 24 de maio, às 11h. Este webinar irá apresentar o procedimento de levantamento para atender a 2° Edição da Norma Técnica de Georreferenciamento de Imóveis Rurais – Incra.
Com inscrições gratuitas, este seminário online é indicado para profissionais da área da geomensura que desejam esclarecimento sobre a utilização de receptores RTK para atender a 2° Edição da Norma Técnica de Georreferenciamento de Imóveis Rurais. O apresentador será Marciano Carneiro, Engenheiro Agrônomo, Gerente Técnico da Allcomp.
Este evento online e interativo é promovido pelo MundoGEO. Os participantes poderão interagir com os apresentadores, enviando suas questões através do chat. Após o webinar, serão enviados certificados digitais de participação a todos que estiverem online na sessão
Serviço
Webinar: Uso de receptores GNSS RTK para georreferenciamento de imóveis rurais
Data: 24 de Maio de 2012
Hora: 11h às 12h (horário de Brasília | UTC -3h)
Inscrições: https://www2.gotomeeting.com/register/326298506"Webinar: Uso de receptores GNSS RTK para georreferenciamento de imóveis rurais
Data: 24 de Maio de 2012
Hora: 11h às 12h (horário de Brasília | UTC -3h)
Clique aqui para ler a notícia completa.
segunda-feira, abril 16, 2012
Analisando Curva de Nível
Montei esta animação com o propósito de facilitar a análise do exercício proposto.
Marcadores:
Curva de Nível,
Exercício,
Onório Gumercindo,
vídeos
segunda-feira, abril 09, 2012
domingo, dezembro 18, 2011
Geek | Estudantes criam caixa de areia interativa utilizando o Kinect
Geek | Estudantes criam caixa de areia interativa utilizando o Kinect
O projeto, intitulado SandyStation, recria em uma caixa de areia paisagens panorâmicas em 3D como rios, vales, montanhas e muito mais, criando uma espécie de maquete interativa.
O projeto, intitulado SandyStation, recria em uma caixa de areia paisagens panorâmicas em 3D como rios, vales, montanhas e muito mais, criando uma espécie de maquete interativa.
Marcadores:
Kinect,
Link,
maquete virtual
domingo, novembro 27, 2011
Planilha de Calculo de Poligonal
Podem baixar a planilha de poligonal neste endereços abaixo:
Em formato do Excel http://www.4shared.com/document/tSEfxlxN/S_planilha_de_poligonal.html
Em formato PDF http://www.4shared.com/document/ZeKkBCy4/S_planilha_de_poligonal.html
Bons estudos.
Em formato do Excel http://www.4shared.com/document/tSEfxlxN/S_planilha_de_poligonal.html
Em formato PDF http://www.4shared.com/document/ZeKkBCy4/S_planilha_de_poligonal.html
Bons estudos.
