Projeto da Ponte (Exercício Prático)

Parabéns a Mariana, Thales e Wagner pela entregar do exercício.

Criando Memorial Descritivo no TopoGRAPH

Completando o post do Blog...

Crie uma camada diferente (menu VISUALIZAR;CAMADA;botão NOVA;Digite o nome da camada;botão ATUAL;OK)

Desenhe a polilinha passando pelos pontos escolhidos;

Após desenhar o limite do terreno com o comando POLYLINE (que não é a poligonal)...

Desligue a camada TG (VISUALIZAR;CAMADA;selecionar TG;clique na lampada a esquerda do TG ou botão DESLIGAR;OK)

Ir no menu FUNDIÁRIO;CRIAR LOTEAMENTO...

Preencher a ficha de cadastramento...

Definir os paramentros de impressão e do memorial...

Clicar no botão OK.

Isso fará apenas o cadastramento do loteamento.

É importante desligar todos os outros elementos do projeto e deixar apenas o contorno do terreno, a divisa da gleba.

No menu SELECIONAR LOTE, iremos efetivamente criar o lote.

Clique no menu e na opção...

e clique no meio da área do terrenos.

Aparecerá a janela LOTE informando o número do lote e a sua área e o seu perímetro. Se houver alguma área a ser descontada pode ser escrita no campo DEDUÇÃO.

Clicar OK.

Aparecerá no meio do terreno um círculo e dentro do círculo estará escrito o número do lote
(neste caso o número 1).

Clique no número 1 aparecerá a janela LOTE novamente, porém,
os botões MEMORIAL, PLANTA e PLANILHA estarão ativos.

Clique no botão MEMORIAL, aparecerá a janela MEMORIAL DESCRITIVO, arquivo texto que poderá ser editado nesta janela
(também poderá ser editado em qualquer editor de texto que abra arquivo com extensão .RTF).

Nos espaços preenchidos por ### (sustenido/velha) é onde pode ser digitado os confrontantes (vizinhos, ruas, etc). Não deixar erro na informação, qualquer valor ou dado errado do memorial pode comprometer o trabalho do levantamento topográfico. Podendo ocorrer de ter que refazer o trabalho do levantamento. O MEMORIAL DESCRITIVO é a certidão de nascimento do terreno.
Este é o documento que o cartório usará para registrar o terreno.

Para finalizar o trabalho deve ser colocado junto com a documentação do terreno, a planta de contorno com todos os seus azimutes (ou rumo) e as suas distâncias. Para isso, basta apertar no botão PLANTA.

No botão Planilha será impresso um documento com todas coordenadas NORTE e ESTE, assim como os AZIMUTES e DISTÂNCIAS do lote.

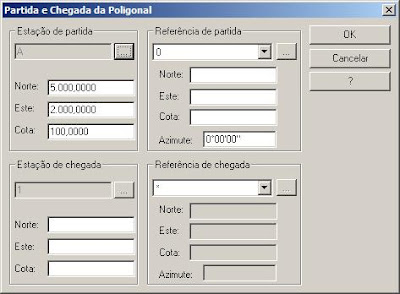

Como calcular irradiação no TopoGRAPH com apenas uma Estação

Como calcular irradiação no TopoGRAPH com apenas uma Estação

Usar uma das visadas de irradiação como visada vante e criar uma visada ré ficticia para “zerar”.

Na sequencia, usar este ponto de irradiação como uma nova estação e usar o ré como a estação incial do levantamento.

Daí prá frente é só calcular a poligonal

Calcular a irradiação...

Carregar a poligonal e irradiação para a janela de desenho.

Prova Prática de 02 e 03/12/2010

Prova Prática

A prefeitura da cidade Springfield, necessita fazer a ligação da cidade velha com a cidade nova.

Porém o que dificulta o desenvolvimento desta nova região é o rio que corta a cidade.

Para resolver este problema, foi definido em assembléa municipal, com a eleite da cidade, a construção de uma ponte para interligar às duas margens do rio.

Sua empresa foi contratada para fazer o projeto desta ponte.

Serviços a serem executados:

1. Fazer o levantamento topográfico das duas margens do rio, conforme local escolhido.
2. Fazer o projeto geométrico da ponte, concordância de um arco com duas tangentes (retas) que se cruzam.
3. Fazer a locação dos pilares desta ponte.

Croqui

Pontos vermelhos – pontos do levantamento taqueométrico

Pontos verdes – pontos de locação do projeto (pilares)

Pauta da Aula de 01/12/2010

Pauta da Aula de 01/12/2010

1. Novas tecnologias para Topografia
2. Prova Prática
3. Encerramento

Logo da Empresa João Grandão

Visualização 3D do software em tempo real: ISS Foresight - GRÁTIS -

Visualização 3D do software em tempo real: ISS Foresight - GRÁTIS -

O que é ISS Foresight?

ISS Foresight trata do desenvolvimento de um projeto de visualização 3Dcomo prototipagem rápida solução. Foresight ISS é um parceiro perfeitopara o Autocad, Sketchup, Photoshop, 3ds Max, Blender, Illustrator ...

ISS Foresight é fácil de aprender, em poucos minutos você pode ter os elementos básicos no lugar, pronto para trabalhar em técnicas e opções criativas.

Crie animações e imagens em segundos e presentes para colegas e clientes em 3D em tempo real.

Facilmente adicionar elementos 3D, cada uma de suas alterações são aplicadas instantaneamente em 3D, pronto para uma comunicação imediata. Você pode testar seus conceitos de imediato o que lhe permite responder e ajustar, a tomada de decisões que você vá.

Com ISS Foresight visualização 3D em tempo real, não há necessidade de tomar um longo treinamento. Você pode tomar decisões de projeto anterior, identificar pontos críticos do projeto, evitar derrapagens dos custos e preparar apresentações convincentes em 3D em tempo real.

http://www.iss3d.com/

Que tal fazer uma apresentação do Trabalho Final com animação.

Tutorial AutoCAD - Criação de linetype complexa | AditivoCAD.Com

Tutorial AutoCAD - Criação de linetype complexa | AditivoCAD.Com

Na conversão de arquivos do TopoGRAPH para o AutoCAD os formatos de linhas se perdem.

Eis um tutorial para criar linhas.

Vou desenvolver o arquivo, depois eu posto aqui no Blog.

Curvas de Nível do Exercício do CDHU

Já esta disponível o arquivo com as Curvas de Nível do Memorial do CDHU.

Baixe do link: cdhu-bloco-curva de nivel.dwg

Insira este arquivo como um bloco e observe o ponto de junção do arquivo. É o mesmo ponto de início do memorial.

Apague a seta, ou desligue o layer para que ela não apareça na impressão.

Logo do Paulão

Logo do Grupo/Empresa TopoCivil

Paulo Freire

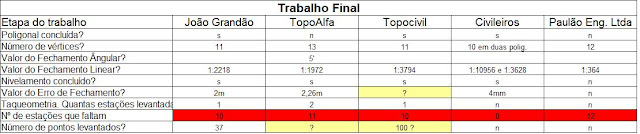

Quadro de Acompanhamento e Comparativo do Trabalho Final

Pauta da Aula de 17-11-2010

Pauta da Aula de 17/11/2010

1. Trabalho Final
   Como esta o andamento?
   Atualização do gráfico de Gantt:
   Poligonal concluída? Número de vértices? Valor do Fechamento Linear?
   Nivelamento concluído? Valor do Erro de Fechamento?
   Taqueometria. Quantas estações levantadas? Número de pontos levantados?
2. Memorial do CDHU.
   Entrega do desenho
   Juntar arquivo de curva de nível que estarei enviando por email.
3. Prova teórica
   Publicado no Blog
   Fazer pesquisa
   Se houver texto escrito igual, a questão será considerada como não respondida - nada de cópia - pense, mude o texto... estude!
   Prazo para entrega: até 03/12/2010 (15 dias)
   A avaliação será qualitativa e não quantitativa.
4. Exercício de Declinação Magnética.
   Solução do exercício 11:Plotando o Ponto A

Questões da Prova Teórica do dia 01/12/2010

Perguntas de Prova

1. Ao seu ver, onde é usada a Topografia, em qual área?
2. Além da Construção Civil, quais as outras áreas da atividade humana em que Topografia atua?
3. Qual a real utilidade a Curva de Nível?
4. Para que serve o cálculo da poligonal?
5. Quais os tipos de poligonal? Quais as suas diferenças?
6. Qual a grande vantagem de se fazer levantamento topografico pela taqueometria?
7. Qual a função da bússola na topografia?
8. Defina Rumo.
9. Defina Azimute.
10. Defina Deflexão.
11. Qual a menor distância, distancia horizontal, entre o ponto A e B, na figura abaixo?

Escala 1:10000 e Curva de Nível de 10/10m.

figura 1

12. Indique (desenhe) qual o melhor caminho entre o Ponto A e o Ponto B, deforma a não ter uma inclinação muito acentuada?

13. Em relação à figura anterior, qual a distancia vertical, diferença de altura, entre o Ponto A e o Ponto B?
14. Em relação à figura anterior, qual a distancia inclinada entre o Ponto A e o Ponto B?
15. Qual será distancia percorrida se contornarmos o morro?
16. Qual será a distancia percorrida se formos por cima do morro (desenhe o perfil)?
17. Se fossemos construir uma estrada entre os pontos A e B, qual a melhor alternativa? Justifique.
18. Calcule a cota do Ponto C, sabendo que ele esta exatamente entre as duas curvas de nível e que a cota no ponto A é de 110 (corrigido de 105 para 110) m.
19. Calcule a poligonal aberta:

figura 2

21. Calcule o azimute e distância horizontal formado pelas coordenadas dos pontos A e B:

figura 3

22. No lote da figura abaixo, com dimensões de 91m por 63m, no Projeto de Terraplanagem foi determinado como cota do platô, o valor 103, calcule a diferença de altura entre o terreno natural e o projeto de terraplenagem nos pontos: A B C D. Calcule, também, o volume do CORTE e ATERRO (faça no mínimo 3 seções longitudinais).

figura 4

23. Calcule o volume desta peça:

figura 5

24. A figura abaixo, mostra o levantamento plani-altimétrico de um lote e seus limites, qual o valor da cota topográfica mais indicada para que o volume de corte e o volume de aterro tenha a relação de: Vc/Va = 1,30 (30% à mais de corte)?

figura 6
25. Na figura abaixo, mostra a região que uma represa será implantada, próximo a Curva de Nível 200. Se a cota altimétrica do nível da água for 260,000, qual será o contorno/limite desta represa?  Desenhe a barragem, tendo como informação cota de segurança 5m acima da cota de projeto/estudo, largura no topo da barragem de 30m, talude a montante com inclinação 1(H):10(V) e talude a jusante de 1(H):1(V).


    figura 7





    Arquivo Versão 2000 do AutoCAD pro-prova-curva-de-nivel-8-a-AC-2000.dwg
    Arquivo Versão 2010 do AutoCAD pro-prova-curva-de-nivel-8-a-AC-2010.dwg

    Arquivo em formato PDF
    Arquivo em formato do Google Sketchup pro-prova-curva-de-nivel-8-a.skp



26. Qual a área superficial de água que esta represa terá se a cota altimétrica do nível da água for a 250,500?
27. Qual o volume de água será represado se a cota altimétrica do nível da água for a 240,000?
28. Considerando uma segurança de 10m de altura a mais da cota de projeto da represa, qual será a cota máxima da barragem?
29. Em certa região, em março de 1990, a declinação magnética local era igual a 16º20”E. Sabendo-se que a taxa de variação anual da declinação magnética neste local valia 5’30” W, determinar o valor da declinação magnética na data de outubro de 1968?
30. Descubra o valor da Declinação Magnética em Ouro Preto-MG (escreva todos os valores que você usou):
    no mês e ano atual (11/2010);
    à 10 anos atrás (passado);
    à 05 anos futuros.
31. Desenvolva uma fórmula para calcular o valor das coordenadas do ponto de intersecção de duas retas.






    Figura 8



32. Desenvolva uma fórmula para calcular o valor das coordenadas do ponto de intersecção de uma reta e um círculo.






    Figura 9



33. Explique o que é GPS.
34. Onde foi desenvolvido o GPS?
35. Qual a utilidade do GPS?
36. Quais o tipos de GPS?
37. Qual ou quais as diferenças entre o sistema GPS e GLONASS?
38. Num futuro próximo, você acredita que o GPS irá substituir os outros aparelhos de topografia? Justifique.
39. Posso usar o GPS automotivo para levantamentos topográficos expeditos (rápidos)?
40. Qual o significado da sigla GNSS?
41. O que é Estéreo Foto (stereophoto)?


    Começar por aqui: http://www.cartografia.eng.br/artigos/naero04.php








    Se você ficar vesgo e relaxar a visão, terá a impressão de estar vendo a paisagem real, com profundidade








42. O que é Anaglifo?


    Começar por aqui: http://pt.wikipedia.org/wiki/An%C3%A1glifo
43. O que é Foto 3D?
44. Na topografia como é usada a Estéreo Foto?
45. Qual a vantagem de se usar Estéreo Foto ou outro processo similar?
46. Onde e como você usaria a Realidade Aumentada na área de topografia?



47. Onde e como você usaria a Hologravura na área de topografia?


    Começar por aqui: http://pt.wikipedia.org/wiki/Holografia





48. Pesquise métodos de levantamento topográfico sem o uso dos equipamentos de topografia.


    http://eandreoli.blogspot.com/2010/11/hugin-panorama-photo-stitcher.html


    http://eandreoli.blogspot.com/2010/11/photomodeler-tutorial-video.html
49. O que são Impressoras 3D e como podemos usar na topografia?




50. O que o termo 5D significa?


    Leia um texto explicativo neste link http://www.mundocnc.com.br/basic3.php

    Assista este vídeo para entender melhor.








    Se houver tempo e interesse veja estes videos:




    http://www.youtube.com/view_play_list?p=441766601B5E37C3
