A invasão do GPS - Superinteressante
Para futura consulta...
domingo, outubro 31, 2010
quinta-feira, outubro 28, 2010
quarta-feira, outubro 27, 2010
terça-feira, outubro 26, 2010
ITCG - Instituto de Terras, Cartografia e Geociências do Paraná
ITCG
“A cartografia torna-se instrumento fundamental e insubstituível a partir do momento em que trata da representação do espaço geográfico em diferentes escalas, cumprindo a função de documentar elementos naturais e antrópicos, essenciais para o planejamento de qualquer área do conhecimento, seja física, socioeconômica ou ambiental. A base cartográfica representa o espaço geográfico, cumprindo a função de ser o retrato do território com um todo”, disse Jones.
segunda-feira, outubro 25, 2010
Downloads - http://www.cursosdegps.com.br/download-de-mapas.html
Downloads de mapas para versão do Garmin Mapsource.
Jornal da Globo - Parte da Amazônia vive a pior seca já registrada
Jornal da Globo - Parte da Amazônia vive a pior seca já registrada
Já dizia o poeta:
" o sertão vai virar mar e o mar vai virar sertão! "
Exercicio Levantamento Topográfico Plani-Altimétrico Casa Dona Maria
Já foi enviado via email o exercício do TopoGRAPH.
Este exercício é individual.
Se você não recebeu ou por outro motivo não tem o arquivo baixe do link:
http://www.4shared.com/file/PtUHTmFf/dMaria.html
Use como azimute de partida o seu número de matrícula, definido pela expressão:
Este exercício é individual.
Se você não recebeu ou por outro motivo não tem o arquivo baixe do link:
http://www.4shared.com/file/PtUHTmFf/dMaria.html
Use como azimute de partida o seu número de matrícula, definido pela expressão:
AA*10+S*0,0001+NNNN*,01 (Exemplo 05.2.1187=> (05*10+2*0,0001+1187*0,01=61,8701)
e cota de partida:
AA*0+S*0+NNNN*0,1 (Exemplo 05.2.1187=> (05*0+2*0+1187*0,1=118,700).
Lembre: finalizar a folha com carimbo/legenda/etiqueta que indentifique qual é a empresa, o projetista de topografia (ou topógrafo), para quem foi feito levantamento topográfico, escala, data e assinar no campo visto.
Coloque também legenda de topografia, explicando o que é cada elemento do desenho.
O croqui não tem curva de nível para facilitar a leitura... mas entregue com curva de nível de 1 em 1 metro.
domingo, outubro 24, 2010
sexta-feira, outubro 22, 2010
quinta-feira, outubro 21, 2010
terça-feira, outubro 19, 2010
segunda-feira, outubro 18, 2010
sexta-feira, outubro 15, 2010
Flutuante objetos 3D virtuais aparecem na British Library - tecnologia - 15 de Outubro de 2010 - New Scientist
Flutuante objetos 3D virtuais aparecem na British Library - tecnologia - 15 de Outubro de 2010 - New Scientist
Um novo projetor permite flutuar objetos em 3D - a partir de um modelo ... - para ser visto de qualquer ângulo.
O RayModeler protótipo, desenvolvido pela Sony, está em exibição pela primeira vez no Reino Unido em uma exposição na Biblioteca Britânica, em Londres, chamado Crescer Conhecimento. O dispositivo cria imagens 3D que os telespectadores podem ver todos os ângulos, sem óculos estereoscópicos. Sensores que reconhecem os gestos permitem que ele seja girado ao redor quando você acenar com a mão na direção desejada.
O sistema pode recriar os objetos estáticos e móveis. Um objeto estático pode ser capturado em uma plataforma giratória com uma câmara única, enquanto as câmeras são necessários para captura de movimento. Os tiros são transformadas em 360 imagens a ser exibido por uma fonte de luz LED no sistema.
Como você usaria esta tecnologia na Construção Civil.
Suíça abre maior túnel do mundo
Suíça abre maior túnel do mundo
Trem subterrâneo
Depois de 14 anos de construção e cerca de US$ 10 bilhões em investimentos, as duas pontas do maior túnel do mundo, sob os Alpes suíços, se encontraram nesta sexta-feira.
Todos os dias, 3 mil veículos pesados atravessam os Alpes. Os suíços querem que esse tráfego seja subterrâneo e sobre trilhos.
Para isso, abriram o túnel, batizado de Gotthard Base, de 57 km de extensão. Totalmente plano, ele vai permitir que os trens atinjam velocidades de até 240 km/h.
Pirâmides
Até hoje, o material retirado das escavações para a construção do maior túnel do mundo poderia construir cinco pirâmides do Egito.
O tempo de viagem entre Zurique e Milão deverá cair das atuais quatro horas para duas horas e meia.
Oito homens morreram na construção que quase foi abandonada diante de uma perigosa instabilidade nas rochas.
Os primeiros trens só devem atravessar a construção em 2017.
Veja assista e comente: isso seria muito interessante para Minas Gerais?
quinta-feira, outubro 14, 2010
Desenhando a poligonal de divisa
Valores iniciais:

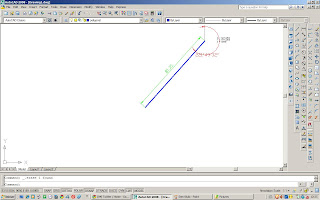

Acione o comando LINE e
digite os valores da coordenada de partida, lembrando que X = Este e Y = Norte.
Digite 5270.35, 9770.4506
(clique nas imagens para ampliar)
Para o próximo ponto da linha,
digite @81.21<221º49'32"
Agora
digite @18.13<306º49'25"
Digite @63.65<223º22'58"

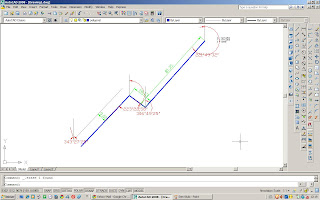

Se tudo estiver certo o desenho deve estar igual a figura acima (linha azul).
Para desenhar a curva, fazemos uma paralela ao último segmento, do mesmo que a curva deflete (vira).
Use o comando OFFSET com distância de 9 (m), o valor do raio da curva.
Trace o segmento seguinte, pulando a curva.
Digite @11.91<343º27'25".
Agora trace uma paralela a este segmento com a mesma distância anterior (o raio da curva 9m), para o lado oposto do anterior (veja figura abaixo).
Para completar trace o arco de concordância entre as linha, como o valor especifico do raio.
Se medir o comprimento do arco, ele tem o valor do desenvolvimento do setor da circunferência.
Acione o comando LINE e
digite os valores da coordenada de partida, lembrando que X = Este e Y = Norte.
Digite 5270.35, 9770.4506
(clique nas imagens para ampliar)
Para o próximo ponto da linha,
digite @81.21<221º49'32"
Agora
digite @18.13<306º49'25"
Digite @63.65<223º22'58"
Se tudo estiver certo o desenho deve estar igual a figura acima (linha azul).
Para desenhar a curva, fazemos uma paralela ao último segmento, do mesmo que a curva deflete (vira).
Use o comando OFFSET com distância de 9 (m), o valor do raio da curva.
Trace o segmento seguinte, pulando a curva.
Digite @11.91<343º27'25".
Agora trace uma paralela a este segmento com a mesma distância anterior (o raio da curva 9m), para o lado oposto do anterior (veja figura abaixo).
Para completar trace o arco de concordância entre as linha, como o valor especifico do raio.
Se medir o comprimento do arco, ele tem o valor do desenvolvimento do setor da circunferência.
Configurando o AutoCAD para trabalhar com topografia
No menu FORMAT, clique me UNITS...
Assinale o CHECKBOX CLOCKWISE.
Clique no botão DIRECTION, para configurar o 0º do norte.
Clique em NORTH.
Agora o AutoCAD esta configurado para trabalhar com AZIMUTE.
quarta-feira, outubro 13, 2010
Roteiros de Levantamento Topográficos
ROTEIRO PARA LEVANTAMENTO TOPOGRÁFICO POLIGONAL
- Reconhecer/Determinar todos os pontos da poligonal, as Estações (vértices);
- Fazer um croqui identificando/localizando os pontos (Estações/Vértices) da poligonal.
- Escolher uma Estação para iniciar o levantamento topográfico, identificar esta estação com a letra A, e as demais estações com as letras subseqüentes, seguindo no sentido anti-horário;
- Estacionar o tripé na estação, aumentando as pernas do tripé de forma que a mesa do tripé fique na altura do peito do topógrafo (levantar o tripé até a altura de quem irá fazer o levantamento ou o aluno do grupo com menor altura);
- Centralizar visualmente o tripé no vértice da poligonal, olhando pelo parafuso;
- Nivelar a mesa do tripe, visualmente;
- Fixar o teodolito no tripé;
- Com a bolha de centro, nivelar o aparelho através das pernas. Aumentar ou diminuir a extensão da perna.
- Com o prumo ótico, centralizar/alinhar o tripé no ponto da poligonal;
- Centralizar a bolha de nível girando os parafusos calantes;
- Posicionar a ponta da baliza no centro do ponto da estação anterior da poligonal, a que o teodolito esta estacionado;
- Apontar o teodolito para a baliza utilizando o colimador;
- Prender o parafuso de movimento horizontal, ajustar com o parafuso de ajuste fino até que o fio vertical fique sobreposto à baliza (preferencialmente na ponta da baliza, para minimizar os erros da leitura do ângulo);
- Zerar o limbo (transferidor) horizontal do teodolito, pressionando 0SET;
- Posicionar a ponta da baliza no centro do ponto da estação posterior da poligonal, a que o teodolito esta estacionado;
- Apontar o teodolito para a baliza utilizando o colimador;
- Prender o parafuso de movimento horizontal, ajustar com o parafuso de ajuste fino até que o fio vertical fique sobreposto à baliza (preferencialmente na ponta da baliza, para minimizar os erros da leitura do ângulo);
- Fazer a leitura do ângulo horizontal, (ler graus, minutos e segundos);
- Anotar na planilha na coluna de ângulo horizontal ao lado da identificação da estação;
- Feito a anotação na planilha, ir com o teodolito para a próxima estação do levantamento e proceder conforme explicado nos passos 4 em diante.
Observação:
o ângulo formado por estes 3 vértices: anterior-atual-posterior é o ângulo horizontal da estação onde o teodolito está estacionado.
Exemplo: se estivermos estacionados na estação B, a estação anterior é a estação A e a estação posterior é a estação C, portanto, o ângulo horizontal é formado pelos vértices (estações) ABC.
ou
O ângulo formado pelos seguimentos AB e BC.
- Terminado a leitura dos ângulos internos da poligonal, medir as distâncias entre as estações com uma trena, com cuidado para a medida ser o mais horizontal. Provável ter que usar 3 balizas.
- Calcular a poligonal, corrigindo os erros angulares e lineares, usar uma planilha.
ROTEIRO PARA LEVANTAMENTO TOPOGRAFICO DE NIVELAMENTO
Reconhecer o local do levantamento.
- Fazer croqui.
- Determinar visualmente o melhor lugar para o posicionamento do tripé, de forma a conseguir ver o maior número de pontos a serem medidos sem fazer mudança do aparelho e sem ficar em um local onde seja atrapalhado e/ou atrapalhar a passagem.
- Com as pernas do tripé juntas, soltar as presilhas que prendem a extensão das pernas do tripé. Levantar a mesa do tripé até a altura do peito do topógrafo (quem irá fazer as leituras), prender os parafusos (borboletas). Visualmente, fazer com que a mesa do tripé fique o mais horizontal. Caso necessário aumentar uma perna do tripé para a mesa ficar na horizontal. Em terrenos muito inclinados, medir a altura da mesa pelo lado mais baixo do terreno.
- A parafusar o teodolito/nível no tripé, verificar se esta bem preso.
- Centralizar a bolha de nível girando os parafusos calantes;
- Posicionar a mira no primeiro ponto a ser medido para fazer a primeira leitura. Anotar na Coluna Ré.
- Mudar a mira para o próximo ponto, verificar se é uma visada Intermediária ou Vante. Caso seja um visada Vante, manter a mira no mesmo lugar, mudar o aparelho para próxima estação e repetir o processo a partir do passo 2.
ROTEIRO PARA LEVANTAMENTO TOPOGRAFICO DE TAQUEOMETRIA
- Reconhecer o local do levantamento.
- Fazer croqui.
- Estacionar o aparelho no vértice da poligonal;
- Com as pernas do tripé juntas, soltar as presilhas que prendem a extensão das pernas do tripé. Levantar a mesa do tripé até a altura do peito do topógrafo (quem irá fazer as leituras), prender os parafusos (borboletas).
- Visualmente, fazer com que a mesa do tripé fique o mais horizontal. Caso necessário aumentar uma perna do tripé para a mesa ficar na horizontal. Em terrenos muito inclinados, medir a altura da mesa pelo lado mais baixo do terreno.
- A parafusar o teodolito no tripé, verificar se esta bem preso.
- Com a bolha de centro, nivelar o aparelho através das pernas. Aumentar ou diminuir a extensão da perna.
- Com o prumo ótico, centralizar/alinhar o tripé no ponto da poligonal;
- Centralizar a bolha de nível girando os parafusos calantes;
- “Zerar” o ângulo horizontal no vértice anterior, pressionar 0SET;
- Medir a altura da luneta, marcar na planilha logo abaixo da identificação da estação
- Posicionar a mira no primeiro ponto do levantamento.
- Apontar a luneta do teodolito para que o fio inferior fique na altura de 1 m (preferencialmente).
- Anotar os valores na planilha: ângulo horizontal, ângulo vertical, fio superior, fio médio e fio inferior.
- Mudar a mira para o próximo ponto, proceder como no item 7 em diante.
- Após medir todos os pontos necessários desta estação, colocar a mira na próxima estação e proceder como um ponto visado anotando os 5 valores na planilha. Isso é para ter um melhor controle do processo de levantamento topográfico.
Observação:
deve ser medido com a taqueometria todos os vértices da poligonal, o anterior e o posterior ao vértice estacionado. Isso irá ajudar a verificar se há erros nas medidas horizontais da poligonal.
Pedreiros encontram crânio humano ao construir casa na zona leste de SP
Pedreiros encontram crânio humano ao construir casa na zona leste de SP
Um crânio humano foi encontrado por volta das 16h30 desta quarta-feira (13) na rua Simão Nunes, no Jardim Roseli, zona leste de São Paulo.
De acordo com a Polícia Militar, a ossada foi encontrada por pedreiros no momento em que faziam o contra piso de uma casa que está sendo construída no local.
Policiais militares da 5ª Companhia do Batalhão estão preservando o local. A ocorrência será registrada no 49º Distrito Policial.
De acordo com a Polícia Militar, a ossada foi encontrada por pedreiros no momento em que faziam o contra piso de uma casa que está sendo construída no local.
Policiais militares da 5ª Companhia do Batalhão estão preservando o local. A ocorrência será registrada no 49º Distrito Policial.
terça-feira, outubro 12, 2010
Olhar Digital: Você sabe quanta informação está sendo gerada online na atualidade?
Olhar Digital: Você sabe quanta informação está sendo gerada online na atualidade?
enviamos quase 3 milhões de emails por segundo, subimos 20 horas de vídeos no YouTube a cada 1 hora e o Google processa todos os dias 24 petabytes (1 petabyte equivale a 1000 terabytes) de informação. Como se ainda não bastasse, 50 milhões de tweets são escritos por dia e na Amazon são solicitados quase 73 produtos por segundo.
G1 - Fotos aéreas tiradas por pipa são integradas ao Google Earth - notícias em Tecnologia e Games
G1 - Fotos aéreas tiradas por pipa são integradas ao Google Earth - notícias em Tecnologia e Games
Uma boa alternativa para cidades pequenas... lugares pequenos.
Veja e comente.
segunda-feira, outubro 11, 2010
www.ufrgs.br/museudetopografia/Artigos/História_da_Geomática.pdf
www.ufrgs.br/museudetopografia/Artigos/História_da_Geomática.pdf
A evolução dos equipamentos e técnicas para levantamento topográfico.
sábado, outubro 09, 2010
Taqueometria
Fotos do local do exercício de topografia feito na aula prática vista pelas cameras do Google Street View.
Desenhe a sua casa nas fotos.
Desenhe a sua casa nas fotos.
sexta-feira, outubro 08, 2010
quarta-feira, outubro 06, 2010
YouTube - Entrevista com Richard Meier
terça-feira, outubro 05, 2010
Beatriz Aisenberg fala sobre leitura em História e Geografia | Formação | Nova Escola
Beatriz Aisenberg fala sobre leitura em História e Geografia | Formação | Nova Escola
"As pesquisas psicolinguísticas mostram que essa não é uma competência geral que se aplica a tudo - sei ler uma carta, sei ler qualquer coisa. É um processo complexo entre o leitor e o que ele lê. Isso se acentua ainda mais quando falamos de História, por exemplo. O entendimento de um texto dessa área tem muito a ver com o que o leitor já sabe sobre ela. Se ele não possui um marco de conhecimento, a compreensão se torna muito difícil. "
segunda-feira, outubro 04, 2010
sábado, outubro 02, 2010
sexta-feira, outubro 01, 2010
Google Maps - Street View - Procure. Encontre. Explore.
Google Maps - Street View - Procure. Encontre. Explore.
Acesse o link, escolha uma das opções e explique:
Como você usaria (ou usará) o Google Street View.
